Le but de ce tutoriel est de configurer 3 interfaces dont un agrégat de lien, un VLAN sur une interface physique et une interface physique dans 3 zones de sécurité différentes:

  • LAN => Agrégation de ethernet1/1 etethernet1/2, nouvelle zone de niveau 3 nommée LAN, adresse IPv4 statique: 192.168.1.1/24
  • DMZ => Située sur ethernet 1/3, nouvelle zone de niveau 3 nommée DMZ, adresse IPv4 statique: 172.20.1.1/24
  • WAN => Située sur ethernet 1/8, vlan 1005, nouvelle zone de niveau 3 nommée WAN, adresse IPv4 "Client dhcp"

Pour le tuto étape par étape, vous pouvez suivre ce qui est écrit en dessous, mais le mieux et de le faire seul puis de vérifier avec la version étape par étape

Etape 1: préparation des zones

  • Aller dans "Network" => "Zones"
  • Cliquer sur "Ajouter"
  • Mettre en nom "LAN" puis laisser les autres options telle que puis valider sur "OK"
  • Répéter la même opération pour les zones "WAN" et "DMZ"

Etape 2: configuration du LAN

  • Aller dans "Network" => "Interface"
  • Cliquer sur "Ajouter un groupe agrégé" en bas de la fenêtre

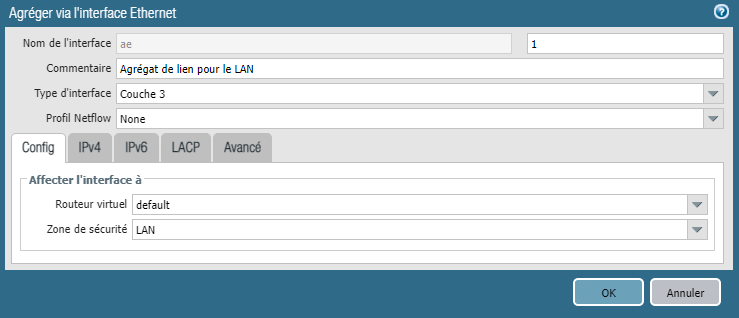

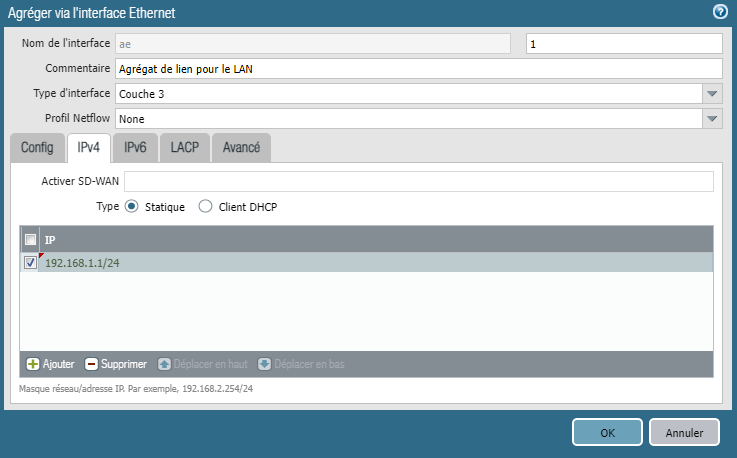

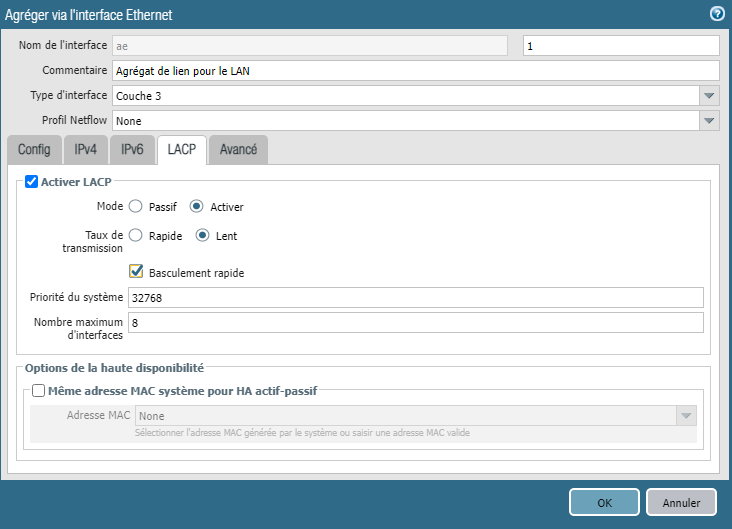

  • Rentrer les infos comme suit:

    • image.png

    • image.png

    • image.png

    • Aller sur l'interface ethernet1/1
    • Sélectionner le type d'interface "Agréger via Ethernet"
    • Sélectionner le groupe précédemment créé (ae1)
    • Valider en appuyant sur OK
    • Faire la même manipulation sur ethernet1/2

Etape 3: configuration de la DMZ

  • Aller sur l'interface ethernet1/3

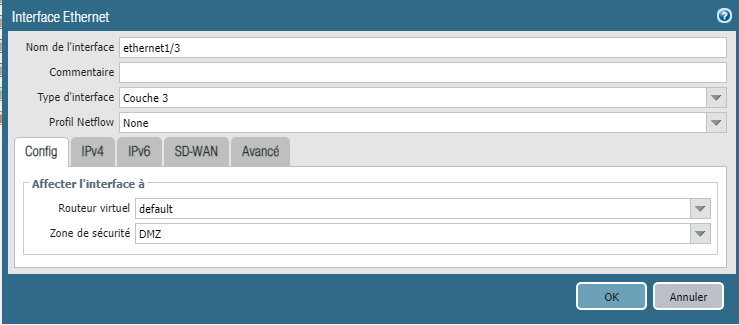

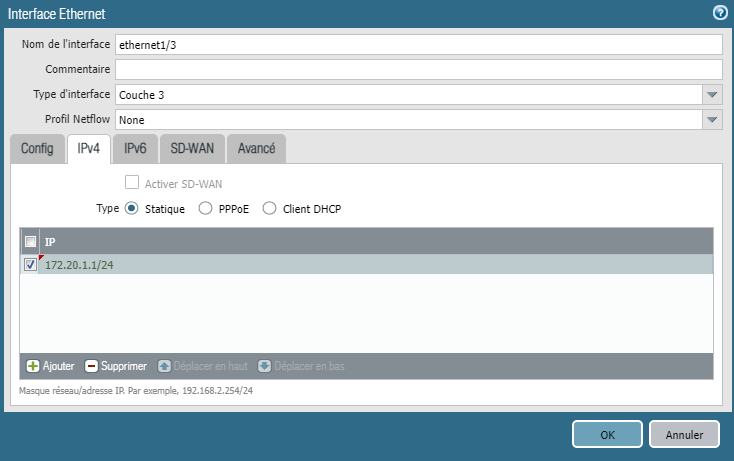

  • Configurer l'interface comme suit:

    • image.png

    • image.png

    • Valider en appuyant sur OK

Etape 4: configuration du WAN

  • Aller sur l'interface ethernet1/8
  • Passer l'interface en Couche 3 sans configuration supplémentaire
  • Valider sur OK
  • L'interface doit rester en surbrillance, si ce n'est pas le cas, sélectionner la ligne de l'interface
  • Cliquer sur "Ajouter une sous-interface" en bas de la fenêtre

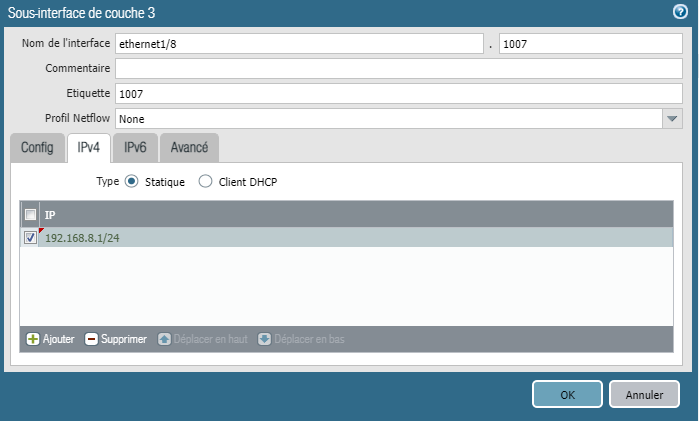

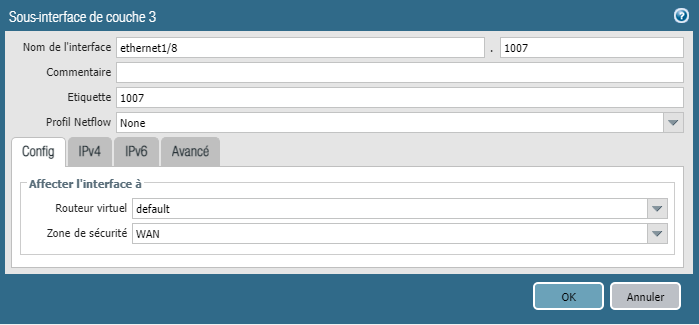

  • Configurer comme suit:

    • image.png

    • image.png
